贴片方位同空间传递至新模型

Gauge Transform Wizard

工程问题的研究分析往往难以一次就达到目标，对于迭代式的工程设计与仿真，相应地也需要多个仿真模型，如何在载荷识别时利用前一次贴片规划的结果呢？True-Load新功能Gauge Transform Wizard可以将原有*.tld文件所承载的贴片方位同空间传递至新的FEA模型上，从而可以很好地继承之前贴片规划工作的成果，极大地缩短载荷识别的周期。

Gauge Transform Wizard使用方法如下：

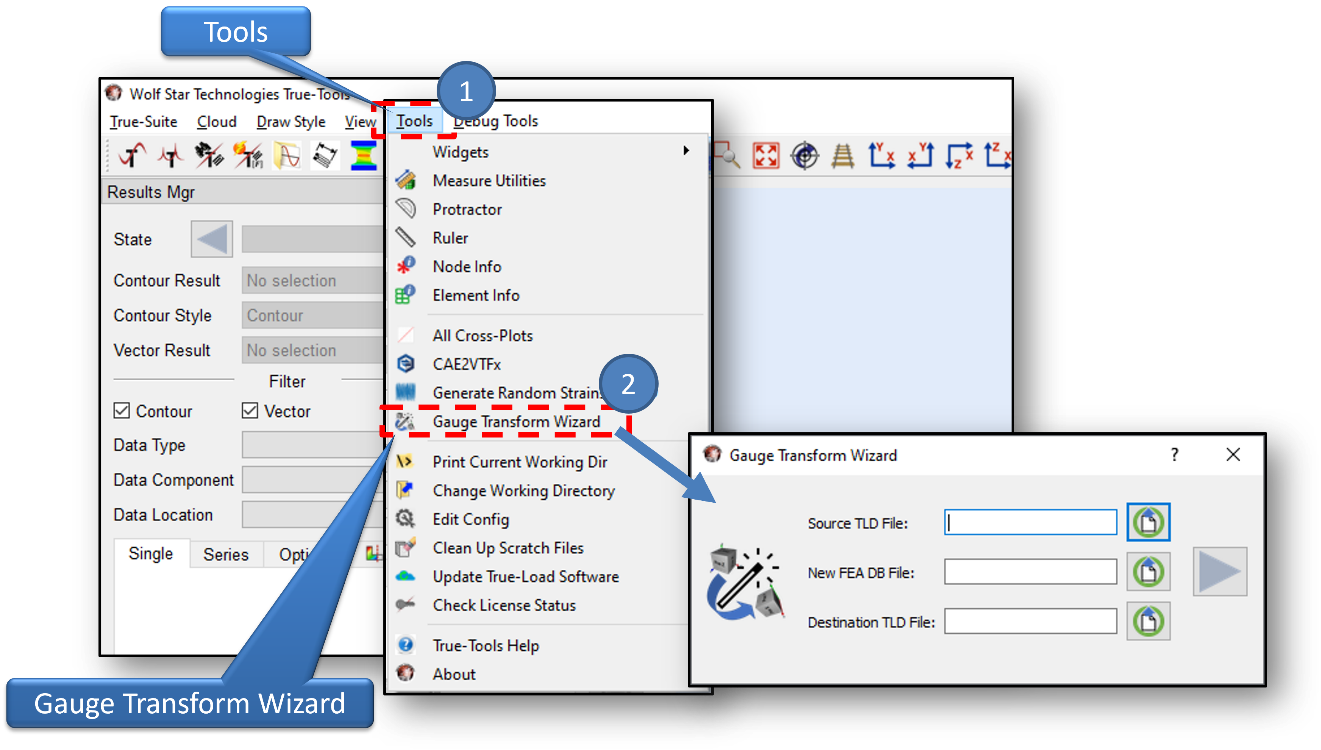

1. 从True-Load common tools选择Gauge Transform Wizard；

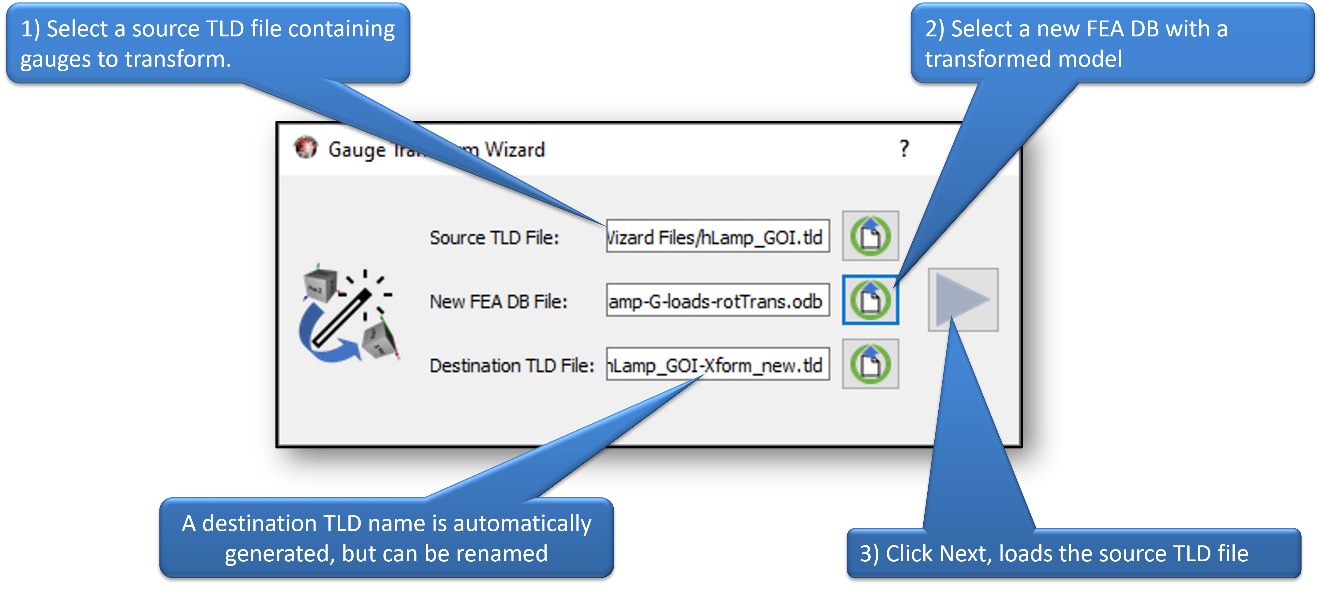

2. 在弹出的Gauge Transform Wizard对话框中选择原有的*.tld文件、新的FEA单位载荷结果文件，设置目标*.tld文件的名称，点击Next按钮继续，载入原*.tld文件；

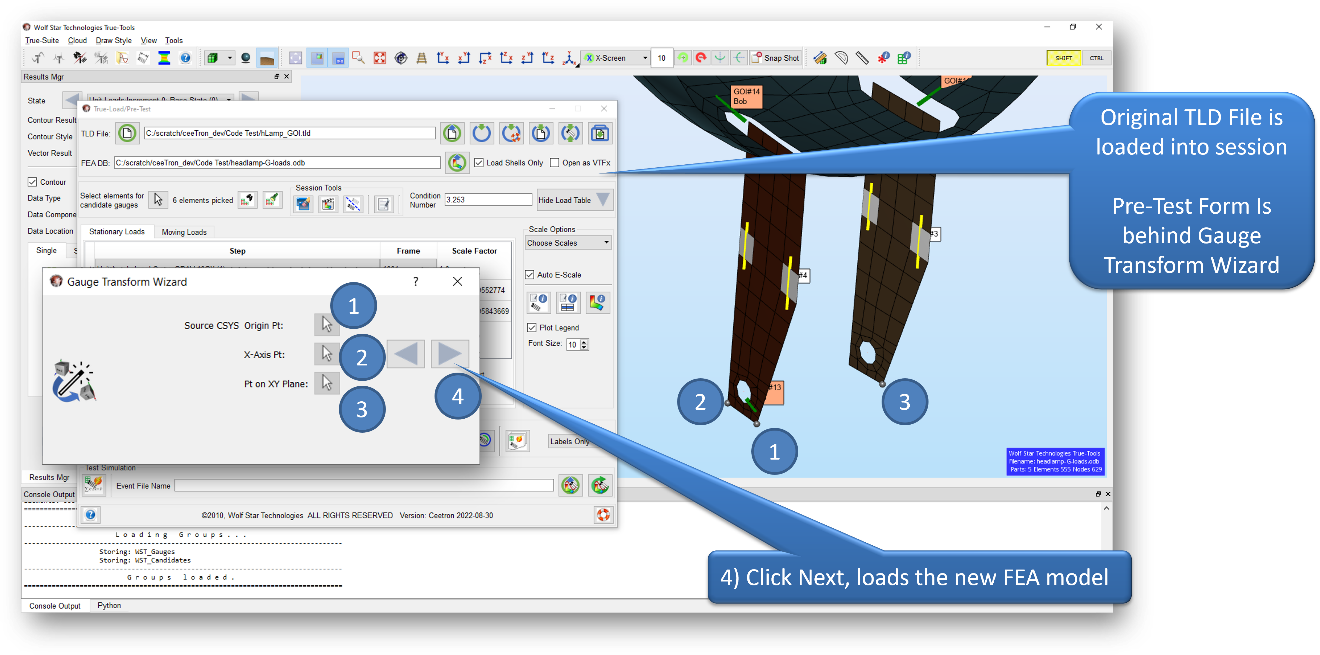

3. 从图形界面选择坐标原点、x轴以及XY平面，点击Next载入新的FEA模型结果文件；

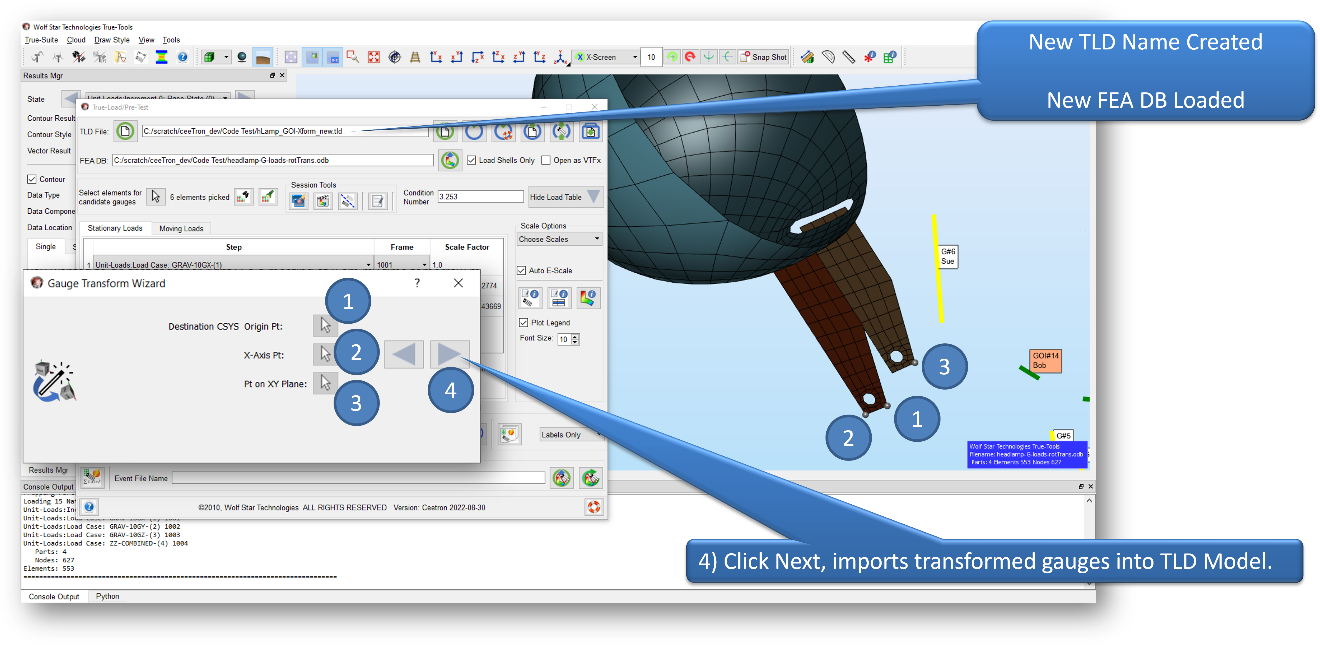

4. 继续点击Next，生成新的*.tld，并将贴片方位传递至新的*.tld文件上；

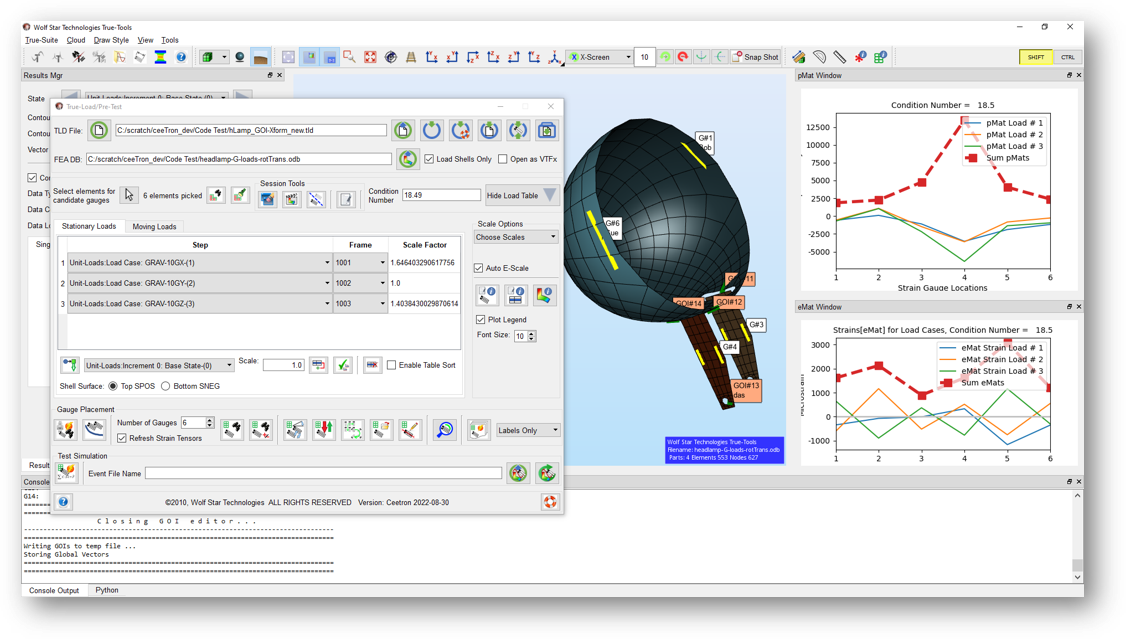

5. 计算新*.tld文件对应的条件数。
