板簧载荷

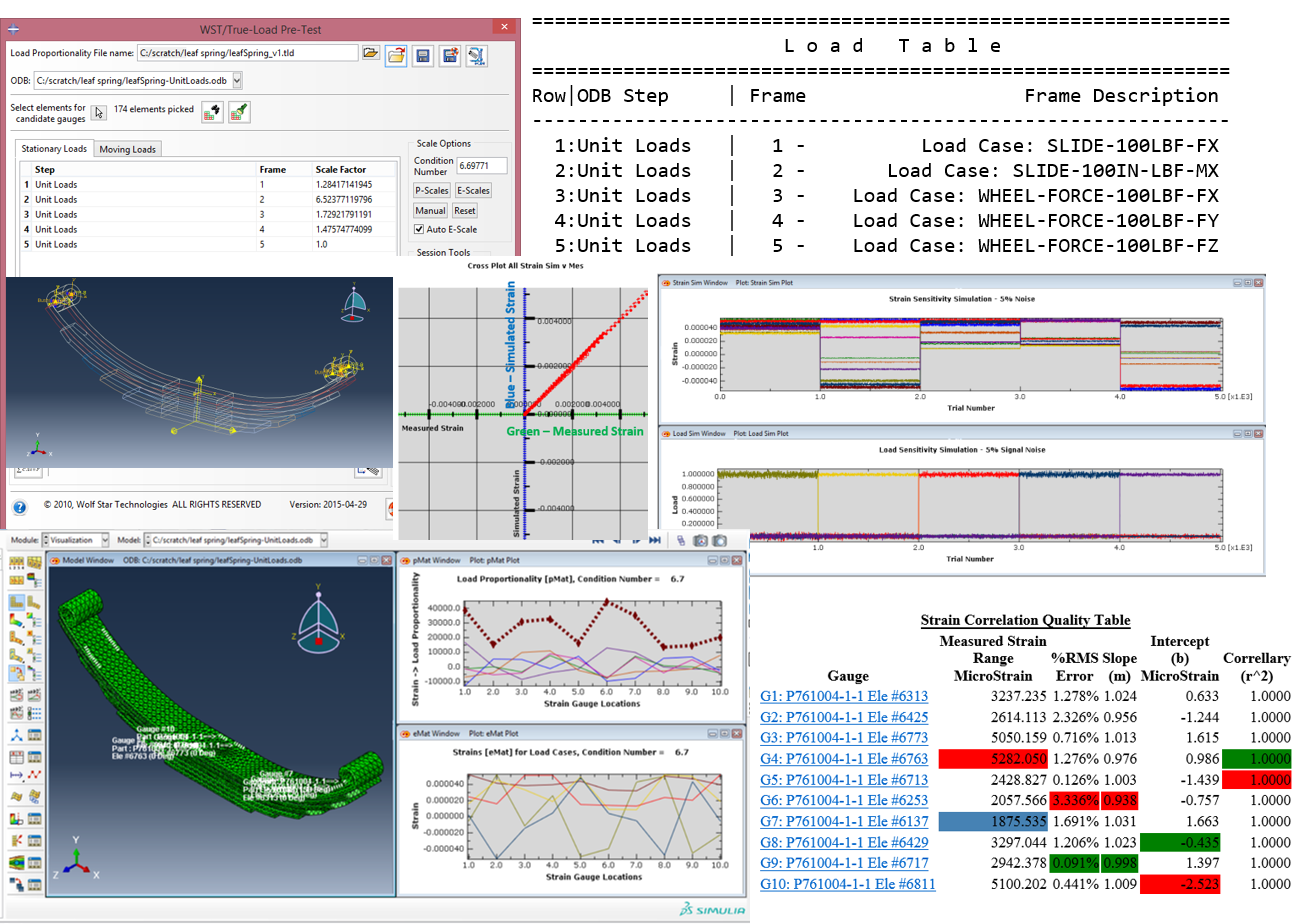

钢板弹簧的边界条件为一端限制6个方向的自由度，另一端限制5个方向的自由度（3个转动自由度和2个平动自由度），通过Coincident nodes分别将两端施加BC的点和施加Bushing的点关联起来，两端Bushing在板簧宽度方向的刚度值比较大，而其它两个方向的刚度值比较小，模型中采用Self-contact。针对板簧的高度非线性，通过True-Load，识别出了钢板弹簧底部承受的3向载荷和一端承受的扭矩及横向载荷。
